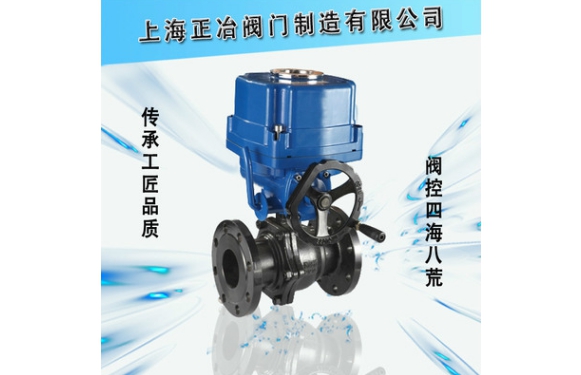

电动防爆球阀
 |
 |
 |
一、产品概述
电动防爆球阀是一种球体绕垂直于通道轴旋转90°的阀门，其由回转型防爆角行程电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
二、产品特点
1．防爆型电动球阀流体阻力小，是所有阀类中流体阻力小的一种，以AC 220V、AC 380V或DC 24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
三、阀门技术参数
公称通径DN | DN15～DN400(mm) |
公称压力 | 1.0、1.6、2.5、4.0、6.4MPa |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 | -40～+180℃ -40～+350℃ |
泄漏量 | 0 符合ANSIB16.104 5级标准 |
球体转角 | 90° |
阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温)、金属密封（高温） |
四、主要连接尺寸
公称通径 DN | A | ΦD1 | N-Φd | H1 | H2 | H | L | L2 | L3 | 执行器选配 |
15 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 |
20 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 |
25 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 |
32 | 80 | Φ100 | 4-Φ18 | 80 | 75 | 530 | 53.5 | 216 | 136.5 | CHQ-008 |
40 | 90 | Φ110 | 4-Φ18 | 100 | 95 | 560 | 53.5 | 216 | 136.5 | CHQ-008 |
50 | 100 | Φ125 | 4-Φ18 | 107 | 100 | 585 | 53.5 | 216 | 136.5 | CHQ-008 |
65 | 105 | Φ145 | 4-Φ18 | 108 | 105 | 610 | 53.5 | 216 | 136.5 | CHQ-010 |
80 | 120 | Φ160 | 8-Φ18 | 127 | 125 | 630 | 81 | 276 | 140 | CHQ-015 |
100 | 140 | Φ180 | 8-Φ18 | 145 | 140 | 670 | 81 | 276 | 140 | CHQ-020 |
125 | 170 | Φ210 | 8-Φ18 | 170 | 170 | 715 | 82 | 276 | 140 | CHQ-050 |
150 | 195 | Φ240 | 8-Φ23 | 185 | 180 | 757 | 100 | 276 | 140 | CHQ-080 |
200 | 240 | Φ295 | 8-Φ23 | 215 | 210 | 807 | 100 | 276 | 140 | CHQ-150 |
